Короткий вступ

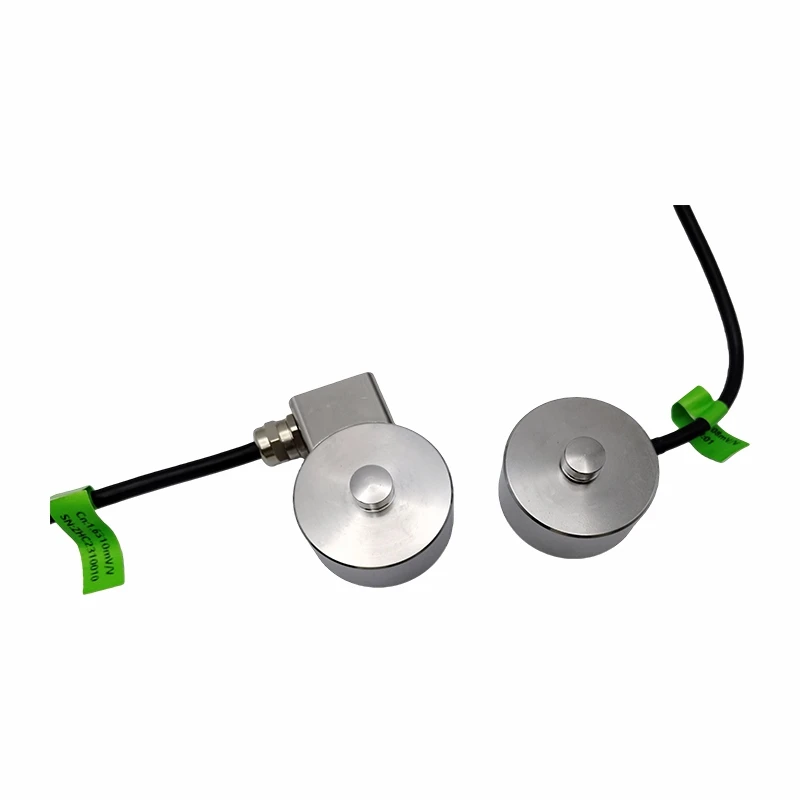

Мікродатчик навантаження – це над-компактний датчик ваги, розроблений для точного визначення сили в програмах, де простір надзвичайно обмежений.
Особливість
1. Виняткова роздільна здатність і лінійність навіть при низьких діапазонах сил.
2. Компактні розміри, які дозволяють легко встановлювати в делікатні інструменти або портативні пристрої.
3. Датчик навантаження Micro має стабільну роботу при різних температурах і рівнях вологості.
Основна специфікація
| Діапазон навантажень | 50Н-50КН |
| Номінальна потужність (мВ/В) | 1,5± 20% мВ/В |
| Комплексна помилка | ±0,1% FS |
| Вхідний/вихідний опір (Ω) | 700±30/700±5 |
| Специфікація довжини дроту | Φ5,4 X 3M Або налаштовано за запитом |
| Спосіб проводки | Червоний --------Збудження+ Чорний--------Збудження- Зелений-----Сигнал+ Білий -------Сигнал- |
застосування
Мікродатчик навантаження інтегрований у прецизійні роботизовані захвати в автоматизованих системах пакування для перевірки ваги продукту в реальному часі, покращуючи надійність процесу та зменшуючи відходи.
Детальна специфікація моделі ZH-WC102
|
Ємність |
50Н-50КН |
матеріал |
Нержавіюча сталь |
|
Номінальна потужність (мВ/В) |
1.5± 20% |
Не-лінійність |
±0,1% FS |
|
Гістерезис |
±0,1% FS |
Повторюваність |
±0,1% FS |
|
Повзання (30 хв) |
±0,1% FS |
Нульовий баланс |
± 2,00% FS |
|
Вплив температури на нуль |
±0,05% FS / 10 градусів |
Вплив температури на вихід |
±0,05% FS / 10 градусів |
|
Вхідний опір (Ω) |
700± 30 |
Вихідний опір (Ω) |
700±5 |
|
Опір ізоляції |
Більше або дорівнює 5000 МОм |
Напруга збудження |
5 В-15 В (DC) |
|
Компенсований діапазон температур |
- 10~+50 ступінь |
Діапазон робочих температур |
-20~+60 градусів |
|
Допустимі перевантаження |
120% FS |
Розривне навантаження |
200% FS |
|
Кабель |
Φ5.4 X 3M Або індивідуальні за запитом |
Код кольору кабелю |
Вхід: червоний + чорний- Результат: зелений + білий- |

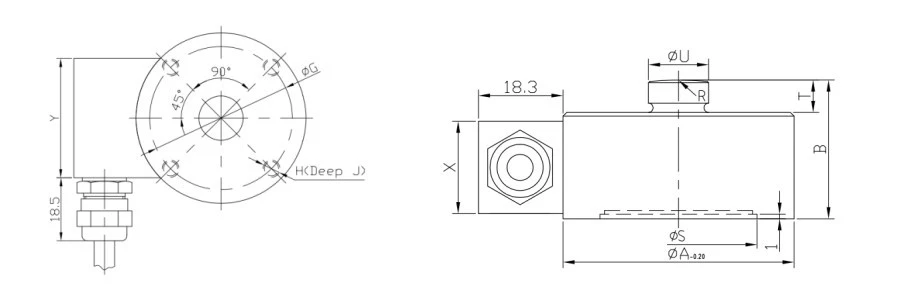

Контурна схема
Таблиця конкретних розмірів
|
Номінальне навантаження (Н/КН) |
φA |
B |
φG |
H |
J |
R |
φS |
T |
φU |
X |
|
50Н-1КН |
50 |
30 |
42 |
4×M5 |
7 |
60 |
34 |
7 |
13 |
20 |
|
2КН-5КН |
90 |
48 |
70 |
4×M10 |
12 |
100 |
55 |
12.5 |
25 |
30 |
|
10-20 кун |
115 |
60 |
90 |
4×M12 |
16 |
160 |
68 |
12.5 |
32 |
30 |
|
50 кун |
155 |
90 |
125 |
4×M16 |
20 |
300 |
97 |
15.5 |
44 |
30 |
