Короткий вступ
Датчик навантаження на кран – це надійний пристрій-моніторингу навантаження, спеціально розроблений для зважування кранів, який забезпечує точний зворотний зв’язок із зусиллям під час операцій підйому.
Особливість
1. Датчик навантаження на кран виготовлено зі стійких-корозійних сплавів, щоб підтримувати ефективність у суворих зовнішніх і морських умовах.
2. Датчик навантаження крана має компактну,-низькопрофільну конструкцію, яка легко інтегрується з наявним обладнанням крана, не перешкоджаючи руху.
3. Забезпечує цифровий вихід високої-роздільності, сумісний із системами телеметрії для віддаленого моніторингу та реєстрації даних.
Основна специфікація
| Діапазон навантажень | 1-10t |
| Номінальна потужність (мВ/В) | 1,2 ±0,1 мВ/В |
| Комплексна помилка | ±0,02% FS |
| Вхідний/вихідний опір (Ω) | 385±15/350±5 |
| Специфікація довжини дроту | Φ4 X 0,5 М Або індивідуальний за запитом |
| Спосіб проводки | Червоний --------Збудження+ Чорний--------Збудження- Зелений-----Сигнал+ Білий -------Сигнал- |
застосування
Датчик навантаження на кран використовується в портових контейнерних кранах для безперервного відстеження ваги піднятого корисного вантажу, допомагаючи операторам уникнути випадків перевантаження та забезпечуючи безпеку обробки вантажу.
Детальна специфікація моделі ZH-CS2
|
Ємність |
1-10t |
матеріал |
легована сталь |
|
Номінальна потужність (мВ/В) |
1.2 ±0.1 |
Не-лінійність |
±0,02% FS |
|
Гістерезис |
±0,02% FS |
Повторюваність |
±0,01% FS |
|
Повзання (30 хвилин) |
±0,02% FS |
Нульовий баланс |
±1,00% FS |
|
Вплив температури на нуль |
±0,02% FS/10 градусів |
Вплив температури на вихід |
±0,02% FS/10 градусів |
|
Вхідний опір (Ω) |
385±15 |
Вихідний опір (Ω) |
350±5 |
|
Опір ізоляції |
Більше або дорівнює 5000 МОм |
Напруга збудження |
5 В-10 В (DC) |
|
Компенсований діапазон температур |
-10~+50 градусів |
Діапазон робочих температур |
-20~+60 градусів |
|
Безпечне перевантаження |
150% FS |
Розривне навантаження |
200% FS |
|
Кабель |
Φ4 X 0.5M Або індивідуальні за запитом |
Код кольору кабелю |
Вхід: червоний + чорний- Результат: зелений+білий- |

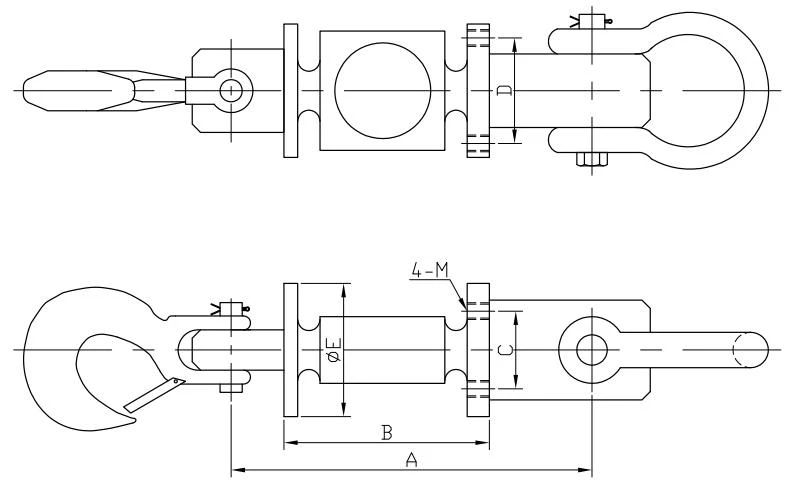

Контурна схема
Таблиця конкретних розмірів
|
Номінальне навантаження (т) |
A |
B |
C |
D |
E |
M |
|
1 |
130.0 |
74.0 |
16.0 |
37.0 |
48.0 |
M6 |
|
2 |
150.0 |
82.0 |
22.0 |
47.0 |
62.0 |
M6 |
|
3 |
150.0 |
82.0 |
22.0 |
47.0 |
62.0 |
M6 |
|
5 |
188.0 |
103.0 |
28.0 |
56.0 |
72.0 |
M6 |
|
10 |
230.0 |
120.0 |
28.0 |
66.0 |
82.0 |
M6 |
