Короткий вступ
Бездротовий датчик навантаження – це компактний пристрій із живленням-від батареї, який вимірює силу або вагу та передає дані через радіочастоту, що робить його ідеальним для моніторингу кранів і підйомного обладнання.
Особливість
1. Забезпечує -моніторинг навантаження в реальному часі без фізичних кабелів, що зменшує складність встановлення та ризик заплутування.
2. Бездротовий датчик навантаження оснащено надійними протоколами шифрування для забезпечення безпечного зв’язку-без перешкод на великих відстанях.
3. Розроблений із міцним корпусом і ударостійким -кріпленням, щоб витримати вібрацію та жорсткі робочі умови.
Основна специфікація
| Діапазон навантажень | 3-10t |
| Номінальна потужність (мВ/В) | 2,0±0,1 мВ/В |
| Комплексна помилка | ±0,02% FS |
| Вхідний/вихідний опір (Ω) | 385±15/350±5 |
| Специфікація довжини дроту | Φ4 X 0,5 М Або на замовлення |
| Спосіб проводки | Червоний --------Збудження+ Чорний--------Збудження- Зелений-----Сигнал+ Білий -------Сигнал- |
застосування
1. Використовується в мобільних і мостових кранах для запобігання перевантаженням і підвищення безпеки експлуатації.
2. Бездротовий датчик навантаження використовується для інспекції такелажу та підйому для тимчасових установок, де проводка є недоцільною.
3. Застосовується в будівництві та портовій логістиці для відстеження динамічних навантажень на підйомних механізмах і балках розширювачів.
Детальна специфікація моделі ZH-CS3
|
Ємність |
3-10t |
матеріал |
легована сталь |
|
Номінальна потужність (мВ/В) |
2.0±0.1 |
Не-лінійність |
±0,02% FS |
|
Гістерезис |
±0,02% FS |
Повторюваність |
±0,01% FS |
|
Повзання (30 хвилин) |
±0,02% FS |
Нульовий баланс |
±1,00% FS |
|
Вплив температури на нуль |
±0,02% FS/10 градусів |
Вплив температури на вихід |
±0,02% FS/10 градусів |
|
Вхідний опір (Ω) |
385±15 |
Вихідний опір (Ω) |
350±5 |
|
Опір ізоляції |
Більше або дорівнює 5000 МОм |
Напруга збудження |
5 В-10 В (DC) |
|
Компенсований діапазон температур |
-10~+50 градусів |
Діапазон робочих температур |
-20~+60 градусів |
|
Безпечне перевантаження |
120% FS |
Розривне навантаження |
150% FS |
|
Кабель |
Φ4 X 0.5 M Або індивідуальні за запитом |
Код кольору кабелю |
Вхід: червоний + чорний- Результат: зелений+білий- |

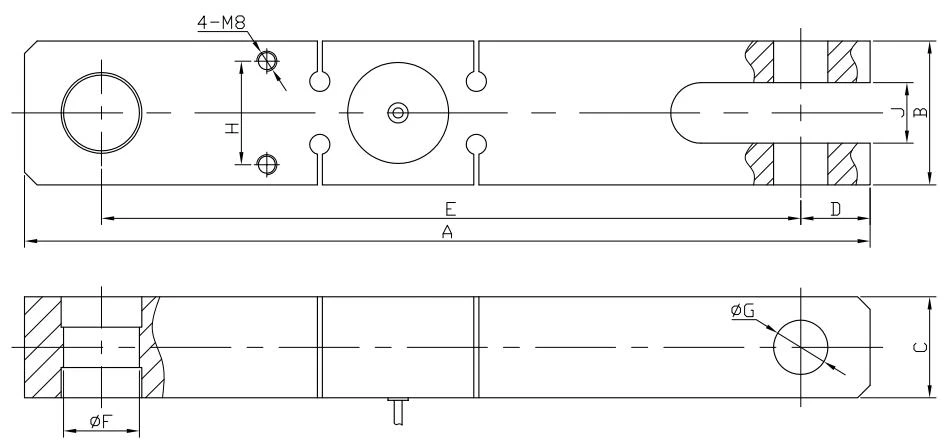

Контурна схема
Таблиця конкретних розмірів
|
Номінальне навантаження (т) |
A |
B |
C |
D |
E |
F |
G |
H |
J |
|
3 |
335 |
57 |
40 |
27.5 |
277.0 |
30 |
21.5 |
45 |
24 |
|
5 |
362 |
68 |
45 |
28.0 |
298.5 |
35 |
26.0 |
50 |
26 |
|
10 |
384 |
83 |
55 |
34.5 |
307.5 |
40 |
32.4 |
60 |
32 |
