Короткий вступ
Датчик навантаження на розтяг типу S- спеціально оптимізований для вимірювання тягових сил із високою лінійністю та мінімальним прогином. Його унікальна геометрія дозволяє зберігати структурну цілісність і точність вимірювань навіть за динамічних або коливаючих навантажень на розтяг.
Особливість
1. Датчик навантаження на розтяг виготовлено з високо-легованої сталі, щоб витримувати повторювані цикли навантажень і протистояти деформації з часом.
2. Датчик навантаження на розтяг містить прецизійні тензодатчики, розташовані у формі повного моста Уітстона для покращеної чутливості та температурної компенсації.
3. Використовує міцну епоксидну герметичність у поєднанні з герметичними з’єднаннями для захисту внутрішньої електроніки від вологи, вібрації та забруднення частинками.
Основна специфікація
| Діапазон навантажень | 30t |
| Номінальна потужність (мВ/В) | 2,0 ± 0,005 мВ/В |
| Комплексна помилка | 0,02% FS |
| Вхідний/вихідний опір (Ω) | 385±10/350±5 |
| Специфікація довжини дроту | Φ6 *9m Або індивідуальний за запитом |
| Спосіб проводки | Червоний --------Збудження+ Чорний--------Збудження- Зелений-----Сигнал+ Білий -------Сигнал- |
застосування
Детальна специфікація моделі ZH-ST4
|
Ємність |
30t |
матеріал |
легована сталь |
|
Номінальна потужність (мВ/В) |
2.0 ± 0.005 |
Не-лінійність |
±0,02% FS |
|
Гістерезис |
±0,02% FS |
Повторюваність |
±0,01% FS |
|
Повзання (30 хвилин) |
±0,02% FS |
Нульовий баланс |
±1,00% FS |
|
Температурний вплив на нуль |
±0,02% FS/10 градусів |
Вплив температури на вихід |
±0,02% FS/10 градусів |
|
Вхідний опір (Ω) |
385±10 |
Вихідний опір (Ω) |
350±5 |
|
Опір ізоляції |
Більше або дорівнює 5000 МОм |
Напруга збудження |
5 В-10 В (DC) |
|
Компенсований діапазон температур |
-10~+50 градусів |
Діапазон робочих температур |
-20~+60 градусів |
|
Безпечне перевантаження |
120% FS |
Розривне навантаження |
150% FS |
|
Кабель |
Φ6 X9 M Або індивідуальні за запитом |
Код кольору кабелю |
Вхід: червоний + чорний- Результат: зелений+білий- |

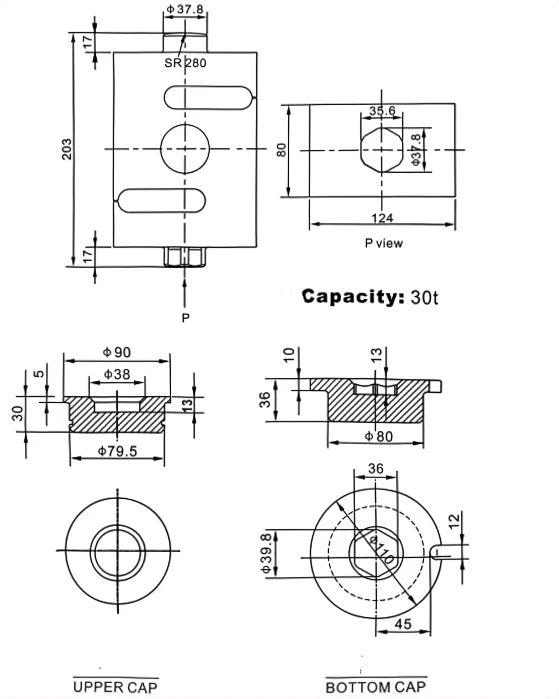

Контурна схема
