Короткий вступ
Датчик навантаження на стиснення – це датчик ваги у формі колони, призначений для вимірювання сили, прикладеної вздовж однієї осі, який зазвичай використовується у важких-системах зважування.
Особливість
1. Висока місткість і структурна жорсткість, що робить його ідеальним для великих навантажень.
2. Датчик навантаження на стиснення має відмінну стійкість до бічних сил і поза{1}}навантаження.
3. Датчик навантаження на стиснення виготовлено з конструкції з нержавіючої сталі або сплаву для тривалого терміну служби
Основна специфікація
| Діапазон навантажень |
5t-450t |
| Номінальна потужність (мВ/В) | 2,00±0,005 Або індивідуально за запитом |
| Комплексна помилка | ±0,02% FS |
| Вхідний/вихідний опір (Ω) | 450±5/480±5 |
| Специфікація довжини дроту | Φ6 (7,5) X 9M Або на замовлення |
| Спосіб проводки | Червоний --------Збудження+ Чорний--------Збудження- Зелений-----Сигнал+ Білий -------Сигнал- |
застосування
Детальна специфікація моделі ZH-CT1
|
Ємність |
5t-450t |
матеріал |
Легована сталь/нержавіюча сталь |
|
Номінальна потужність (мВ/В) |
2.00±0.005 Або індивідуальні за запитом |
Не-лінійність |
±0,02% FS |
|
Гістерезис |
±0,02% FS |
Повторюваність |
±0,01% FS |
|
Повзання (30 хвилин) |
±0,02% FS |
Нульовий баланс |
±1,00% FS |
|
Температурний вплив на нуль |
±0,02% FS/10 градусів |
Вплив температури на вихід |
±0,02% FS/10 градусів |
|
Вхідний опір (Ω) |
450±5 |
Вихідний опір (Ω) |
480±5 |
|
Опір ізоляції |
Більше або дорівнює 5000 МОм |
Напруга збудження |
5 В-10 В (DC) |
|
Компенсований діапазон температур |
-10~+50 градусів |
Діапазон робочих температур |
-20~+60 градусів |
|
Безпечне перевантаження |
120% FS |
Розривне навантаження |
150% FS |
|
Кабель |
Φ6 (7.5) X 9M Або індивідуальні за запитом |
Код кольору кабелю |
Вхід: червоний + чорний- Результат: зелений + білий- |

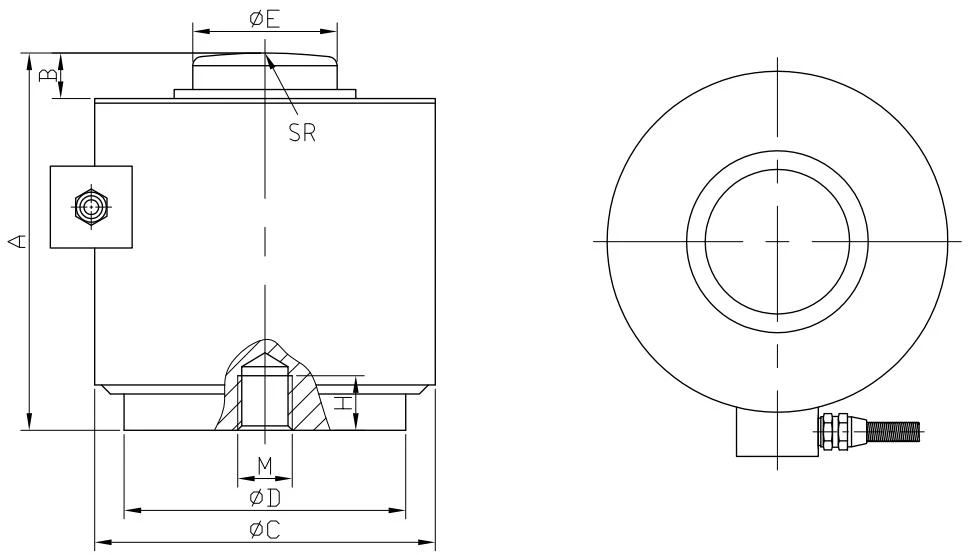

Контурна схема
Таблиця конкретних розмірів
|
Оцінений навантаження(t) |
A |
B |
C |
D |
E |
M |
H |
SR |
|
5-20t |
83.0 |
10.0 |
75.0 |
62.0 |
31.8 |
M12×1.75 |
13.0 |
125.0 |
|
45-60t |
127.0 |
14.0 |
100.6 |
88.6 |
59.0 |
M20×1.5 |
18.0 |
152.0 |
|
90-180t |
184.5 |
26.0 |
150.6 |
134.4 |
80.0 |
M20×1.5 |
25.0 |
400.0 |
|
225t |
229.0 |
26.0 |
164.0 |
148.0 |
93.7 |
M20×1.5 |
25.0 |
400.0 |
|
300-450t |
304.8 |
26.0 |
177.0 |
165.1 |
139.7 |
M20×1.5 |
32.0 |
1143.0 |
