Короткий вступ

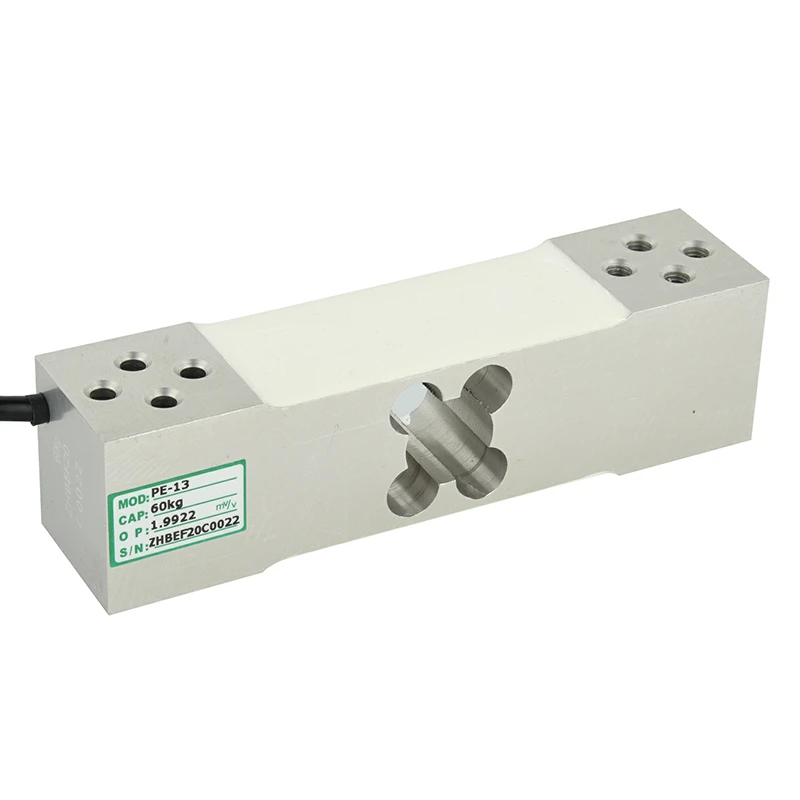

Датчик навантаження на паралельну балку, також відомий як датчик навантаження на паралельну ланку, — це тип датчика вагової машини, призначений для вимірювання сили вздовж однієї осі з високою точністю. Він має симетричну структуру, яка забезпечує точне визначення ваги, що робить його особливо придатним для платформних ваг, рахункових ваг та інших систем зважування, які потребують надійної та стабільної роботи.
Особливість
1. Легка алюмінієва конструкція ідеально підходить для датчика вагової машини. Корпус із алюмінієвого сплаву зменшує загальну вагу системи, забезпечуючи достатню міцність для точних-точкових вимірювань у настільних і платформних вагах.
2. Датчик ваги з високою чутливістю та низьким відхиленням – розроблений для точного визначення ваги, він забезпечує постійний вихід навіть із-центральним завантаженням, що робить його придатним для роздрібних і промислових пристроїв для зважування.
3. Корозійно{1}}стійка обробка поверхні – анодируване покриття захищає алюміній від окислення та зношування, забезпечуючи довгострокову -стабільність у різних умовах навколишнього середовища.
Основна специфікація
| Ємність | 25 фунтів, 50 фунтів, 100 фунтів, 200 фунтів, 300 фунтів, 500 фунтів/50 кг, 60 кг, 80 кг, 100 кг, 150 кг, 200 кг, 250 кг, 300 кг |
| Номінальна потужність (мВ/В) | 2,0±0,1 мВ/В |
| Комплексна помилка | 0,02% FS |
| Вхідний/вихідний опір (Ω) |
410±10/350±3 |
| Специфікація довжини дроту |
Φ 5,4 * 3 м Або індивідуальний за запитом |
| Спосіб проводки | Червоний --------Збудження+ Чорний--------Збудження- Зелений-----Сигнал+ Білий -------Сигнал- |
застосування
У прилавках роздрібної торгівлі датчик ваги на основі алюмінієвого одноточкового датчика навантаження забезпечує швидке й точне вимірювання ваги товару, що забезпечує ефективний розрахунок ціни та керування запасами.
Детальна специфікація моделі ZH-LP13
|
Ємність |
25,50,100,200,300,500 фунтів 50,60,80,100,150,200,250,300 кг |
матеріал |
Алюміній |
|
Номінальна потужність (мВ/В) |
2.0±0.1 |
Не-лінійність |
±0,02% FS |
|
Гістерезис |
±0,02% FS |
Повторюваність |
±0,01% FS |
|
Повзання (30 хвилин) |
±0,02% FS |
Нульовий баланс |
±1,00% FS |
|
Температурний вплив на нуль |
±0,02% FS/10 градусів |
Вплив температури на вихід |
±0,02% FS/10 градусів |
|
Вхідний опір (Ω) |
410±10 |
Вихідний опір (Ω) |
350±3 |
|
Опір ізоляції |
Більше або дорівнює 5000 МОм |
Напруга збудження |
5 В-10 В (DC) |
|
Компенсований діапазон температур |
-10~+50 градусів |
Діапазон робочих температур |
-20~+60 градусів |
|
Безпечне перевантаження |
120% FS |
Розривне навантаження |
150% FS |
|
Кабель |
Φ 5.4 X 3M Або індивідуальні за запитом |
Код кольору кабелю |
Вхід: червоний + чорний- Результат: зелений + білий- |

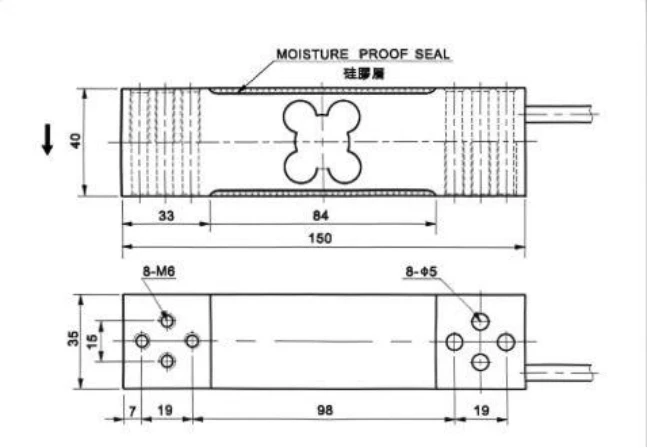

Контурна схема
Макс. розмір платформи:
450*450мм
