Короткий вступ

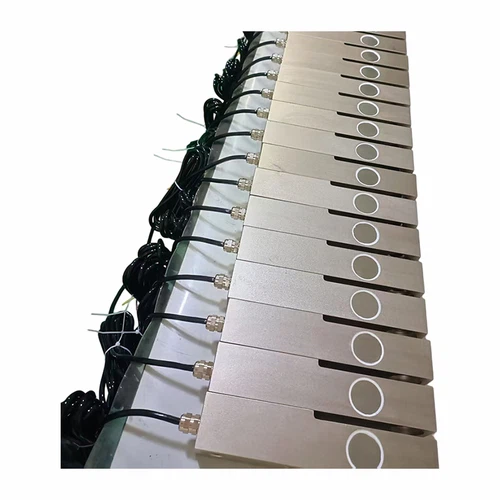

Датчик зважування (датчик навантаження) працює за допомогою пружної деформації: консольна балка відхиляється під навантаженням, змінюючи вихідні дані тензодатчика. Результуюча зміна напруги калібрується відповідно до величини сили, що забезпечує точні вимірювання для статичного та динамічного зважування. Його компактна,-легка-встановлення конструкція робить його-придатним для виробничих ліній і лабораторних випробувальних установок.
Особливість
1. Високо{1}}точний датчик зважування зі стабільним виходом при різних навантаженнях для надійного вимірювання.
2. Компактна конструкція датчика ваги дозволяє інтегрувати його в тісному просторі без втрати продуктивності.
3. Швидкий час відгуку підтримує-моніторинг у реальному часі як у статичних, так і в динамічних програмах.
Основна специфікація
| Діапазон навантажень |
300кг-3т |
| Номінальна потужність (мВ/В) | 2 мВ/В |
| Комплексна помилка | ±0,02% FS |
| Вхідний/вихідний опір (Ω) | 381±4/350±1 |
| Специфікація довжини дроту | φ5 * 3 м або на замовлення |
| Спосіб проводки | Червоний --------Збудження+ Чорний--------Збудження- Зелений-----Сигнал+ Білий -------Сигнал- |
застосування
Детальна специфікація моделі ZH-SBS
|
Ємність |
0.3t,0.5t.1t,2t,3t |
матеріал |
легована сталь |
|
Номінальна потужність (мВ/В) |
2.0±0.002 |
Не-лінійність |
±0,02% FS |
|
Гістерезис |
±0,02% FS |
Повторюваність |
±0,01% FS |
|
Повзання (30 хвилин) |
±0,02% FS |
Нульовий баланс |
±1,00% FS |
|
Температурний вплив на нуль |
±0,02% FS/10 градусів |
Вплив температури на вихід |
±0,02% FS/10 градусів |
|
Вхідний опір (Ω) |
381±4 |
Вихідний опір (Ω) |
350±1 |
|
Опір ізоляції |
Більше або дорівнює 5000 МОм |
Напруга збудження |
5 В-10 В (DC) |
|
Компенсований діапазон температур |
-10~+50 градусів |
Діапазон робочих температур |
-20~+60 градусів |
|
Безпечне перевантаження |
150% FS |
Розривне навантаження |
300% FS |
|
Кабель |
Φ5.4 X 3M Або індивідуальні за запитом |
Код кольору кабелю |
Вхід: червоний + чорний- Результат: зелений+білий- |
Контурна схема
Таблиця конкретних розмірів
|
Ємність (т) |
ΦD2 |
|
0.3t-2t |
13 |
|
3t |
15 |
