Короткий вступ
Завдяки надійному опору бічним силам і ексцентриковому навантаженню двосторонній тензодатчик з поперечною балкою забезпечує надійні й точні вимірювання навіть у суворих промислових умовах і високих-вимогах до місткості. Його міцна конструкція робить його особливо-підходящим для тензодатчика силосу, де стабільна робота має вирішальне значення для точного й постійного моніторингу ваги сипучого матеріалу.
Особливість
1. Високий опір бічній силі – конструкція дво-зрізної балки ефективно протистоїть бічним і ексцентричним навантаженням, забезпечуючи точні показання в датчиках навантаження.
2. Міцна конструкція для суворих умов – розроблена для довговічності, вона зберігає точність у складних промислових умовах, що робить її ідеальною для систем силосних датчиків навантаження.
3. Постійна точність при високій потужності – забезпечує стабільну роботу під великими навантаженнями, що є вирішальним для надійного моніторингу ваги в установках тензодатчиків.
Основна специфікація
| Діапазон навантажень | 5-200 фунтів |
| Номінальна потужність (мВ/В) | 3 мВ/В |
| Комплексна помилка | 0.03% |
| Вхідний/вихідний опір (Ω) | 700±10/700±5 |
| Специфікація довжини дроту | Φ5(6)* 9m Або індивідуальний за запитом |
| Спосіб проводки | Червоний --------Збудження+ Чорний--------Збудження- Зелений-----Сигнал+ Білий -------Сигнал- |
застосування
Для гірничодобувної промисловості та кар’єрних робіт цей тензодатчик інтегрований у міцну систему вагового мосту для точного вимірювання корисного навантаження самоскидів і навантаження конвеєрної стрічки в суворих зовнішніх умовах. Він також добре-підходить для застосувань силосних тензодатчиків, надаючи надійні дані про вагу для зберігання сипучих матеріалів і транспортування в промислових умовах.
Детальна специфікація моделі ZH-DS7
|
Ємність |
5-200 фунтів |
матеріал |
Легована сталь/нержавіюча сталь |
|
Номінальна потужність (мВ/В) |
3.0±0.01 |
Не-лінійність |
±0,03% FS |
|
Гістерезис |
±0,03% FS |
Повторюваність |
±0,02% FS |
|
Повзання (30 хвилин) |
±0,03% FS |
Нульовий баланс |
±1,00% FS |
|
Температурний вплив на нуль |
±0,03% FS/10 градусів |
Вплив температури на вихід |
±0,03% FS/10 градусів |
|
Вхідний опір (Ω) |
700±10 |
Вихідний опір (Ω) |
700±5 |
|
Опір ізоляції |
Більше або дорівнює 5000 МОм |
Напруга збудження |
5 В-10 В (DC) |
|
Компенсований діапазон температур |
-10~+50 градусів |
Діапазон робочих температур |
-20~+60 градусів |
|
Безпечне перевантаження |
120% FS |
Розривне навантаження |
150% FS |
|
Кабель |
Φ5(6)* 9M Або індивідуальні за запитом |
Код кольору кабелю |
Вхід: червоний + чорний- Вихід: зелений + білий- |

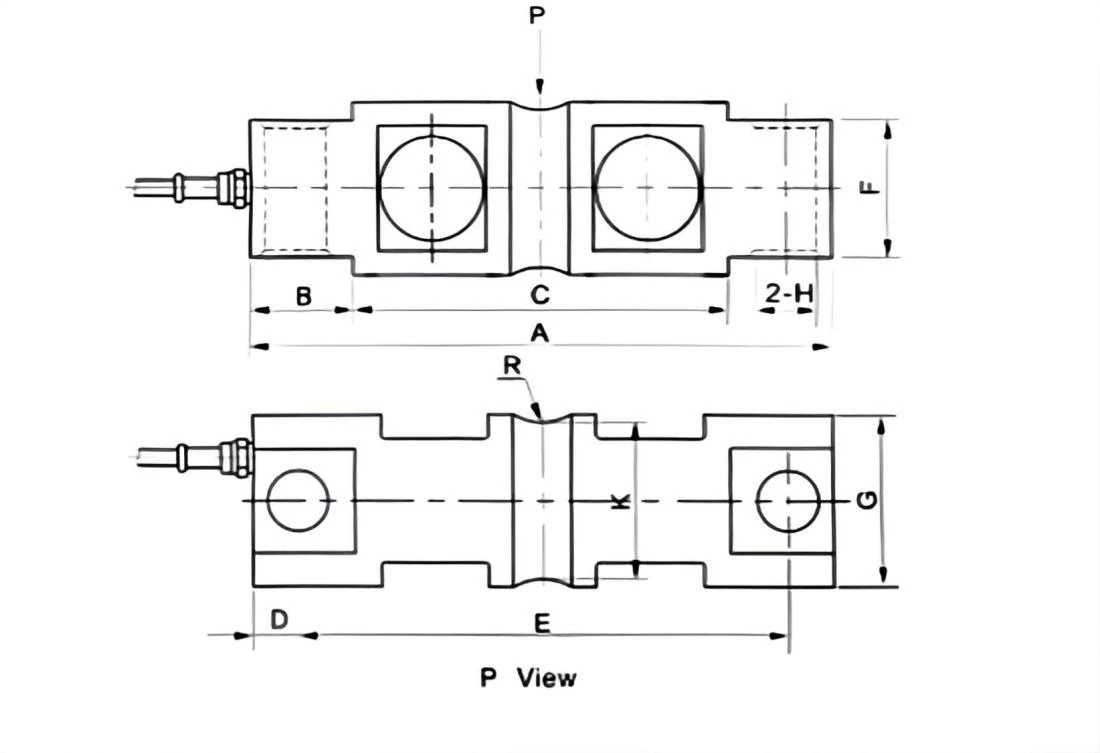

Контурна схема
Таблиця конкретних розмірів
|
Номінальне навантаження (klb) |
A |
B |
C |
D |
E |
F |
G |
H |
K |
R |
|
5-10 |
206.0 |
36.5 |
133.0 |
15.7 |
174.6 |
28.5 |
43.2 |
16.5 |
37.6 |
12.7 |
|
20 |
206.0 |
36.5 |
133.0 |
15.7 |
174.6 |
28.5 |
49.5 |
16.5 |
37.6 |
12.7 |
|
30-75 |
260.0 |
47.5 |
165.0 |
22.0 |
216.0 |
60.2 |
76.2 |
27.0 |
69.3 |
25.4 |
|
100 |
286.0 |
47.5 |
190.5 |
22.4 |
241.3 |
63.5 |
88.0 |
27.0 |
82.3 |
38.1 |
|
150 |
286.0 |
47.5 |
190.5 |
22.4 |
241.3 |
71.1 |
89.0 |
27.0 |
82.3 |
38.1 |
|
200 |
409.0 |
77.5 |
254.0 |
39.5 |
330.0 |
116.7 |
137.0 |
40.0 |
131.0 |
50.8 |
